Etape 1 : La base

Cliquez sur l'icône esquisse pour commencer une feuille de dessin

Esquisse

Sélectionner le plan sur lequel vous allez dessiner. Ici on souhaite pendre le plan OXY (La surface plane sur laquelle on va imprimer). Cela vous fait passer en vue 2D.

Plan OXY

Utilisez l'outil rectangle 2 points pour dessiner un rectangle partant de l'origine. La forme que vous devez donner doit se rapprocher d'un carré de 20x20mm, ce n'est pas grave si ce n'est pas exactement cela, nous le spécifierons après avec l'outil de cotation.

Outil rectangle

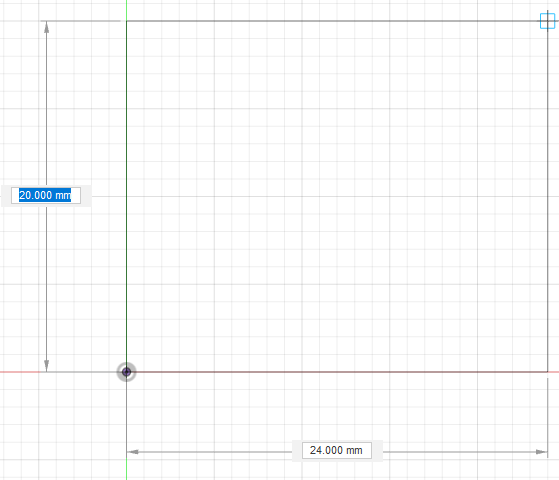

Voici ce à quoi cela doit ressembler, dans l'exemple ci-dessous (avec une mauvaise cotation afin de la corriger par la suite) :

20X24mm

Utilisez l'outil cotation pour corriger les cotes du carré.

Cote d'esquisse

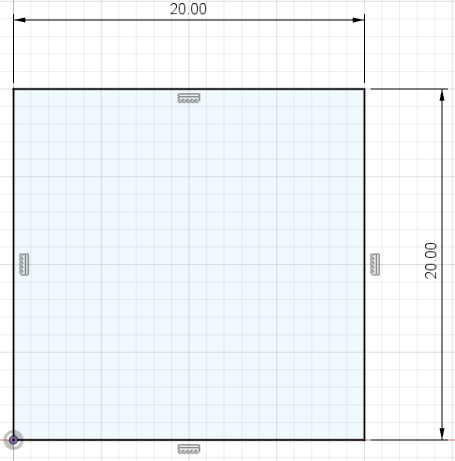

Cliquez sur un des côtés pour spécifier la longueur de ce dernier (20mm). Le schéma ajuste la longueur du rectangle des deux côtés parallèles. Faites-en de même pour les deux autres côtés. Le résultat à obtenir est le suivant :

Carré 20x20mm

Vous pouvez ensuite cliquer sur Terminer l'esquisse. Cela doit vous ramener en vue 3D.

Cliquez sur l'outil Extrusion pour ajouter du volume.

Extrusion

Spécifiez 35mm de distance sur la boîte de cotation qui est apparue, ou utilisez la boite de dialogue à droite de la fenêtre pour spécifier une distance de 35mm. Validez ensuite le résultat. Félicitation, vous avez un chat ! (ou presque, il faut encore beaucoup d'imagination).

Un chat (ou pas)

Sélectionnez la face avant en cliquant dessus, puis utilisez à nouveau le mode esquisse. Vérifiez que vous êtes sur la bonne face grâce au repère en haut à droit. Il doit être écrit AVANT avec les axes X et Z de visible.

Repère

Maintenant nous allons faire l'esquisse de la partie supérieure à découper afin de faire apparaitre les oreilles de notre chat. Utilisez l'outil ligne.

Ligne

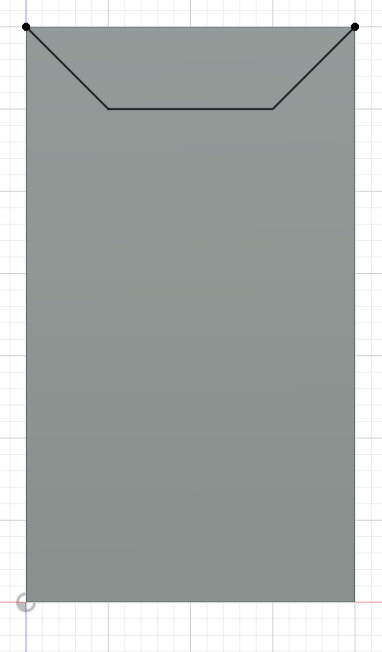

Dessinez en partant du point supérieur gauche, une figure similaire à celle-ci dessous. Il n'y a pas besoin de relier le premier et le dernier point. Vous n'avez pas besoin de reproduire fidèlement les traits, cela va être corrigé avec le système de côte et de contraintes.

Les oreilles commencent à apparaître

Utilisez l'outil cote d'esquisse et sélectionnez un des traits obliques et un des bords pour définir un angle de 45°.

Angle pour l'oreille droite

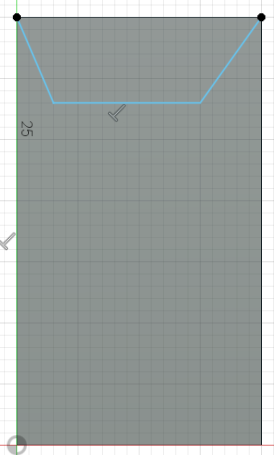

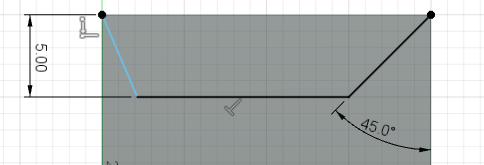

Utilisez l'outil cote d'esquisse et sélectionnez le trait horizontal dessiné plus tôt (il est en bleue), et le bord supérieur de la figure. Spécifiez une distance de 5mm.

La hauteur des oreilles

Ajoutez également un angle de 45° de l'autre côté pour obtenir le résultat ci-dessous :

Il ne reste plus qu'à découper !

Cliquez sur la partie à découper (celle qui doit être supprimée), utilisez à nouveau l'outil Extrusion. Dans la boite de dialogue, utilise tout sur le Type d'étendue. Et cliquez sur l'icône Inverser pour découper au lieu d'ajouter du volume. La zone de découpe devrait devenir translucide (on voit le quadrillage à travers). Validez en cliquant sur OK dans la boîte de dialogue.

Extrusion pour les oreilles

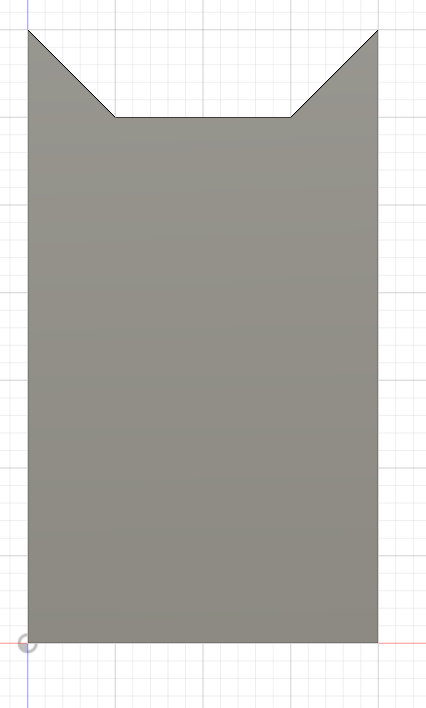

Bravo, vous avez fait Batman !

Batman !

Si votre vue n'est pas en 3D, vous pouvez revenir dessus en cliquant sur la petite maison dans le repère.

Retour à la vue isométrique

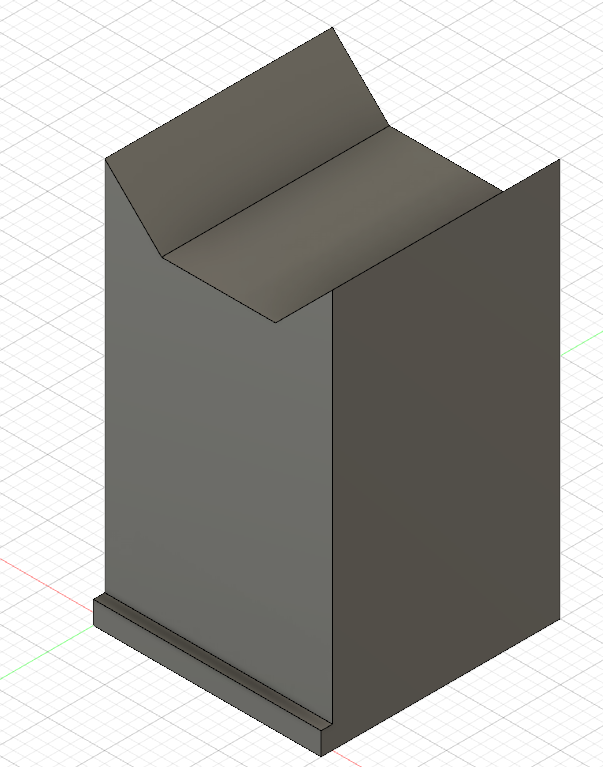

Essayez maintenant de créer les petites pattes du chat en bas. Il est possible de réaliser cela avec une extrusion de distance 1mm avec une esquisse ou vous avez dessiné un rectangle de 20x2mm. Le résultat à obtenir à la fin est le suivant:

Les pattes du chat

Maintenant, avec une extrusion en découpe, vous allez réaliser un espacement pour éviter d'avoir des pattes collées. Pour cela, dessinez un rectangle de 4x3mm sur le devant du chat. Chaque côté du rectangle doit être à 8mm du bord.

Vous devriez avoir le schéma ci-dessous.

Entre les pattes

Il ne reste plus qu'à faire l'extrusion en mode découpe ! Attention ici il y a un trait qui découpe en deux votre esquisse. Veillez à bien cliquer sur les deux zones (un petit rectangle et un plus grand) pour découper. Choisissez pour la direction : Deux côtés (en fonction de la face sélectionnée pour l'esquisse, vous n'êtes pas nécessaire au bord de votre objet, donc par sécurité, on découpe des deux côtés :) ) et pour chaque côté (côté 1 et côté 2) choisissez tout pour le mode étendue.

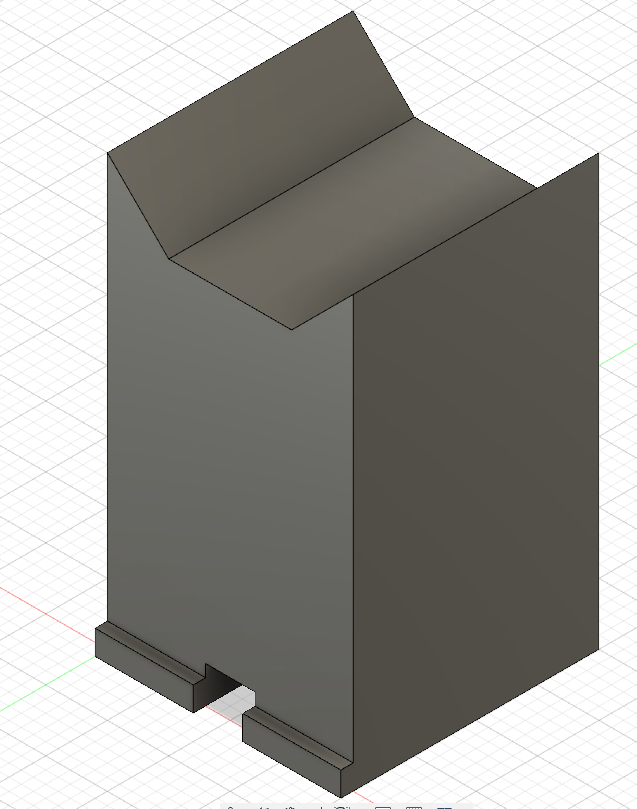

Un chat sur pattes !

Vous avez maintenant toutes les clés en main pour finir la face avant du chat !

Etape 2 : La face avant

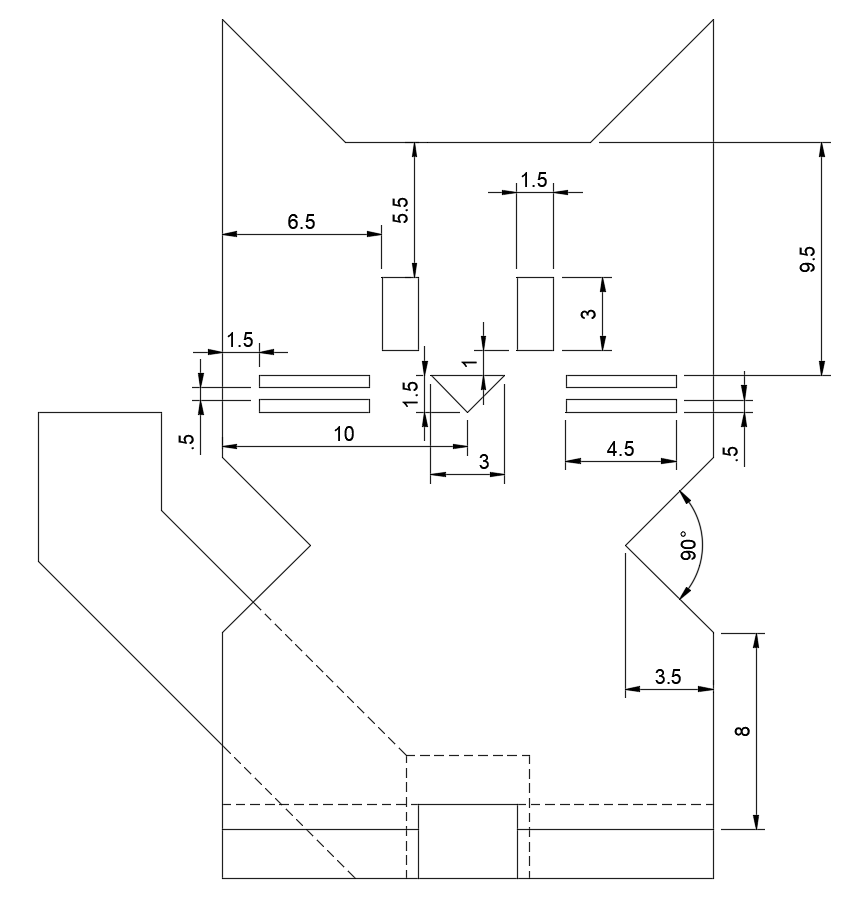

À l'aide des outils vus à l'étape précédente, essayer de reproduire la face avant du chat avec les mesures suivantes :

La face avant

Etape 3 : La queue

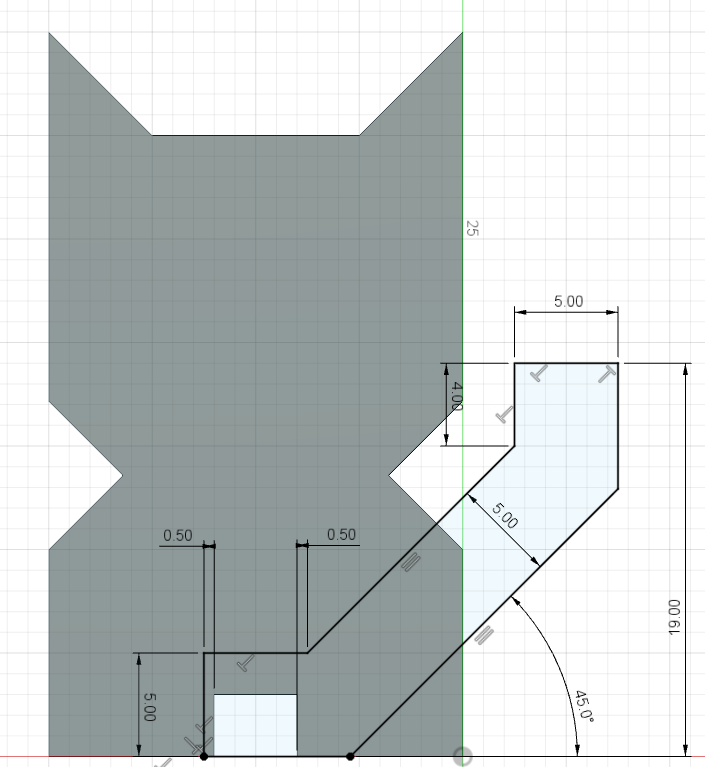

Commencez une esquisse dans le dos du chat et dessinez la forme ci-dessous:

La queue du chat !

Extruder la forme sur 8mm de profondeur. Attention à bien sélectionner toutes les parties.

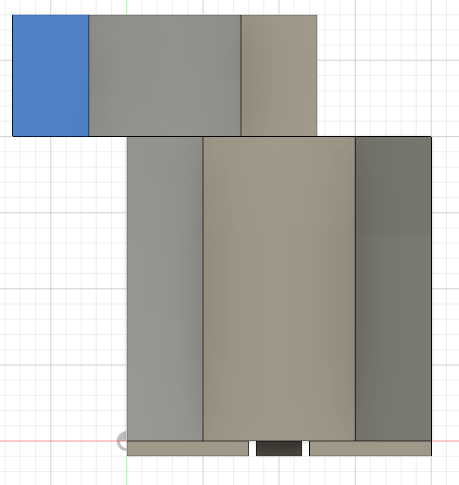

Sélectionnez la partie haute de la queue, et commencez une nouvelle esquisse.

Le haut du chat

Dessinez un rectangle partant du coin inférieur gauche de haut de la queue, jusqu'au trait marquant la fin de l'inclinaison. La largeur du rectangle est de 3mm. Vous utiliserez la contrainte colinéaire pour vérifier que les traits sont alignés.

Contrainte colinéaire

Extrudez ensuite à travers tout, et vous avez fini votre chat, félicitations !

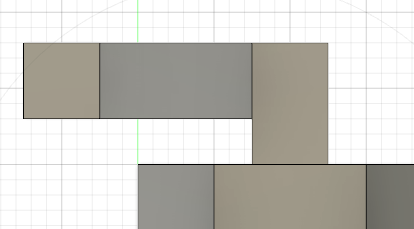

Résultat final de la queue
